Гибкая связь-анкер Bever ZM 4-6 для монолитного бетона

50,00 руб./шт.
  • Производитель: BEVER
Рассчитать
Заказать

Описание товара

Область применения: Предназначены для установки на имеющееся основание из монолитного бетона и служат для соединения его с штучной облицовочной кладкой на определённом расстоянии. Это расстояние используется, как правило, для расположения эффективной теплоизоляция и воздушного вентиляционного зазора.

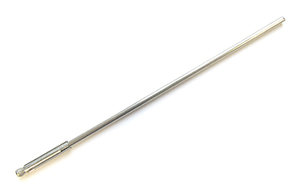

Гибкая связь-анкер ZM 4-6

Гибкая связь-анкер ZM 4-6 welle

Материал:связующий элемент и распорная гильза из нержавеющей стали.

Нагрузки:

на вырыв из бетона

кН

класс прочности В25

7

класс прочности В35

9

давления

минимум 1 кН

Рекомендации по расчёту:

величина зазора между соединяемыми стенами:

количество на кв.м.

до 120 мм

5-6 шт

от 120 до 150 мм

7 шт

от 150 до 170 мм

8 шт

от 170 до 200 мм

9 шт

В краевых зонах фасада здания рекомендуем установить дополнительно еще 3 анкера на кв.м.

Монтаж: Специальным сверлом SDS с ограничителем глубины сверления просверлить отверстие размером 6х40 мм. Удалить продукты сверления из отверстия. Ввести гибкую связь-анкер в отверстие. Специальным обсадным инструментом забить распорную гильзу, так чтобы она встала заподлицо с поверхностью бетона. Окончание связующего элемента (только ZM 4-6) длиной 25 мм загнуть под прямым углом, так чтобы связующий элемент на 50 мм входил в шов облицовочной кладки.

В ассортименте:

Артикул

Наименование

Размеры, мм

Зазор, мм

13900

ZM 4-6 4 x 200

4.0 x 200

до 85

13905

ZM 4-6 4 x 250

4,0 x 250

до 135

13915

ZM 4-6 4 x 275

4,0 x 275

до 160

13920

ZM 4-6 4 x 300

4,0 x 300

до 185

13935

ZM 4-6 4 x 360

4,0 x 360

до 245

13940

ZM 4-6 4 x 400

4,0 x 400

до 285

13700

ZM 4-6 welle 4 x 175

4,0 x 175

до 85

13705

ZM 4-6 welle 4 x 200

4,0 x 200

до 110

13710

ZM 4-6 welle 4 x 225

4,0 x 225

до 135

13720

ZM 4-6 welle 4 x 250

4,0 x 250

до 160

13725

ZM 4-6 welle 4 x 275

4,0 x 275

до 185

13735

ZM 4-6 welle 4 x 300

4,0 x 300

до 210

13750

ZM 4-6 welle 4 x 350

4,0 x 350

до 260
