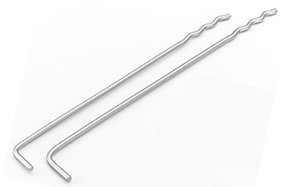

Гибкая связь Bever Well-L для установки в кладочные швы

35,00 руб./шт.
  • Производитель: BEVER
Рассчитать
Заказать

Описание товара

Гибкая связь (ГС) Typ Well-L - область применения: Предназначены для установки в кладочные швы (как тонкие, так и стандартные) соединяемых стен (несущей и облицовочной). Может использоваться, как в системах с эффективной теплоизоляцией, так и без неё.

Гибкая связь Well-L
Материал:элемент из нержавеющей стали.

 Нагрузки:

на вырыв

не менее 1 кН

давления

минимум 1 кН

Рекомендации по расчёту:

величина зазора между соединяемыми стенами:

количество на кв.м.

до 70 мм

5 шт, d=3 мм

от 70 до 120 мм

6 шт, d=4 мм

от 120 до 150 мм

7 шт, d=4 мм

от 150 до 170 мм

8 шт, d=4 мм

от 170 до 200 мм

9 шт, d=4 мм

В краевых зонах фасада здания рекомендуем установить дополнительно еще 3 анкера на кв.м.

Монтаж: Закладывается в шов в процессе кладки несущей стены, окончание не загибается. Глубина закладки в несущую и облицовочную кладку по 50 мм.

В ассортименте:

Артикул

Наименование

Размеры, мм

Зазор, мм

10600

Well-L 3,0 x 225

3,0 x 200

до 100

10610

Well-L 3,0 x 250

3,0 x 225

до 125

10620

Well-L 3,0 x 275

3,0 x 250

до 150

10630

Well-L 3,0 x 300

3,0 x 275

до 175

10640

Well-L 3,0 x 340

3,0 x 315

до 215

10650

Well-L 4,0 x 225

4,0 x 200

до 100

10660

Well-L 4,0 x 250

4,0 x 225

до 125

10670

Well-L 4,0 x 275

4,0 x 250

до 150

10680

Well-L 4,0 x 300

4,0 x 275

до 175

10690

Well-L 4,0 x 340

4,0 x 315

до 215



Гибкая связь Multi
Материал:элемент из нержавеющей стали.

 Нагрузки:

на вырыв из кладки из силикатного кирпича с тонким швом

1,5 кН

давления

не менее 1 кН

Рекомендации по расчёту:

величина зазора между соединяемыми стенами:

количество на кв.м.

до 120 мм

5 шт

от 120 до 150 мм

7 шт

от 150 до 170 мм

9 шт

В краевых зонах фасада здания рекомендуем установить дополнительно еще 3 анкера на кв.м.

Монтаж: Закладывается в шов в процессе кладки несущей стены. Глубина закладки в несущую кладку - 90 мм и облицовочную кладку по 60 мм.

В ассортименте:

Артикул

Наименование

Размеры, мм

Зазор, мм

11451

Multi 250

250

до 100

11461

Multi 280

280

до 130

11471

Multi 300

300

до 150

11481

Multi 320

320

до 170



Гибкая связь Multi-Plus
Материал:элемент из нержавеющей стали.

 Нагрузки:

на вырыв из шва кладки

кН

из силикатного кирпича

1,5

щелевого кирпича

0,88

давления

не менее 1 кН

Рекомендации по расчёту:

высота здания:

количество на кв.м.

до 12 м

6 шт

от 12 до 20 м

8 шт

В краевых зонах фасада здания рекомендуем установить дополнительно еще 4 анкера на кв.м.

Монтаж: Закладывается в шов в процессе кладки несущей стены. Глубина закладки в несущую кладку - 90 мм и облицовочную кладку по 50 мм.

В ассортименте:

Артикул

Наименование

Размеры, мм

Зазор, мм

13490

Multi Plus 280

280

до 130

13500

Multi Plus 300

300

до 150

13510

Multi Plus 320

320

до 170

13520

Multi Plus 340

340

до 190

13530

Multi Plus 360

360

до 210
