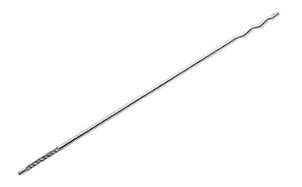

Гибкая связь-анкер Bever DA-Welle для полнотелого основания

35,00 руб./шт.
  • Производитель: BEVER
Рассчитать
Заказать

Описание товара

Область применения: Предназначены для установки на имеющееся основание из кирпича и служат для соединения его с штучной облицовочной кладкой на определённом расстоянии. Это расстояние используется, как правило, для расположения эффективной теплоизоляция и воздушного вентиляционного зазора.

Гибкая связь-анкер ZV-Welle
Материал: распорно-связующий элемент из нержавеющей стали и полиамидная гильза (входит в комплект).

 Нагрузки:

на вырыв из

кН

бетон В25

4,5

силикатный кирпич

3,1

полнотелый кирпич

3,5

давления

не менее 1 кН

Рекомендации по расчёту:

величина зазора между соединяемыми стенами:

количество на кв.м.

до 120 мм

5 шт

от 120 до 150 мм

7 шт

от 150 до 170 мм

8 шт

от 170 до 200 мм

9 шт

В краевых зонах фасада здания рекомендуем установить дополнительно еще 3 анкера на кв.м.

Монтаж: В несущем кирпичном основании просверлить отверстие диаметром 10 мм и глубиной 60 мм. Удалить продукты сверления из отверстия. В отверстие установить гильзу дюбеля. С помощью молотка и специального обсадного инструмента забить распорно-связующий элемент в гильзу дюбеля.

В ассортименте:

Артикул

Наименование

Размеры, мм

Зазор, мм

13000

ZV-Welle 4,0 x 160

4,0 x 135

до 25

13010

ZV-Welle 4,0 x 180

4,0 x 155

до 45

13020

ZV-Welle 4,0 x 210

4,0 x 185

до 75

13030

ZV-Welle 4,0 x 250

4,0 x 115

до 150

13040

ZV-Welle 4,0 x 275

4,0 x 250

до 140

13050

ZV-Welle 4,0 x 300

4,0 x 275

до 165

13060

ZV-Welle 4,0 x 320

4,0 x 295

до 185

13070

ZV-Welle 4,0 x 350

4,0 x 325

до 215

13075

ZV-Welle 4,0 x 375

4,0 x 350

до 240

13080

ZV-Welle 4,0 x 400

4,0 x 375

до 265



Гибкая связь-анкер DA-Welle
Материал: распорно-связующий элемент из нержавеющей стали и гильза-дюбель 6х50 (в комплект не входит).

Нагрузки:

на вырыв

не менее 1 кН

давления

не менее 1 кН

Рекомендации по расчёту:

величина зазора между соединяемыми стенами:

количество на кв.м.

до 120 мм

5 шт

от 120 до 150 мм

7 шт

от 150 до 170 мм

8 шт

от 170 до 200 мм

9 шт

В краевых зонах фасада здания рекомендуем установить дополнительно еще 3 анкера на кв.м.

Монтаж: В несущем кирпичном основании просверлить отверстие диаметром 6 мм и глубиной 60 мм. Удалить продукты сверления из отверстия. В отверстие установить гильзу дюбеля. С помощью молотка и специального обсадного инструмента забить распорно-связующий элемент в гильзу дюбеля.

В ассортименте:

Артикул

Наименование

Размеры, мм

Зазор, мм

13200

DA-Welle 3 x 160

3,0 x 135

до 35

13210

DA-Welle 3 x 180

3,0 x 155

до 55

13220

DA-Welle 3 x 210

3,0 x 185

до 85

13240

DA-Welle 3 x 250

3,0 x 225

до 125

13250

DA-Welle 3 x 275

3,0 x 250

до 150

13260

DA-Welle 3 x 300

3,0 x 275

до 175

13300

DA-Welle 4 x 160

4,0 x 135

до 35

13310

DA-Welle 4 x 180

4,0 x 155

до 55

13320

DA-Welle 4 x 210

4,0 x 185

до 85

13340

DA-Welle 4 x 250

4,0 x 225

до 125

13350

DA-Welle 4 x 275

4,0 x 250

до 150

13360

DA-Welle 4 x 300

4,0 x 275

до 175

13370

DA-Welle 4 x 350

4,0 x 325

до 225

13380

DA-Welle 4 x 400

4,0 x 375

до 275
